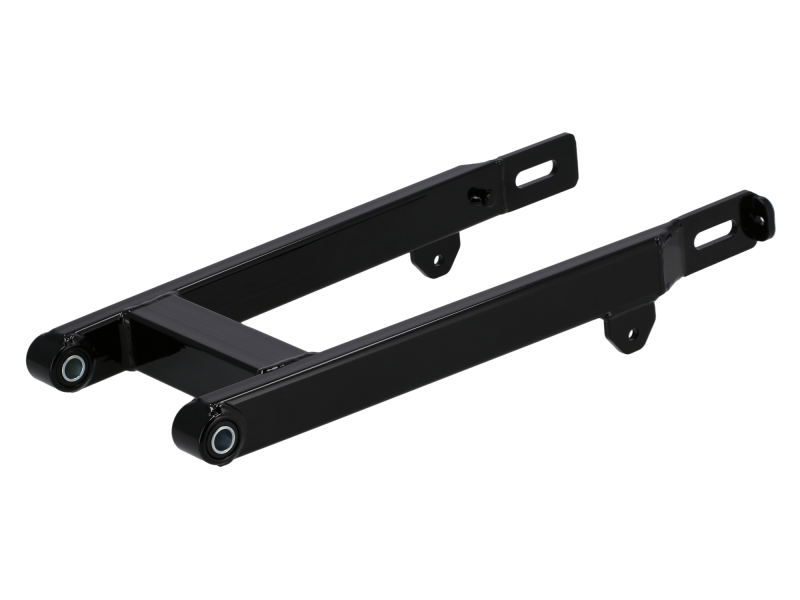

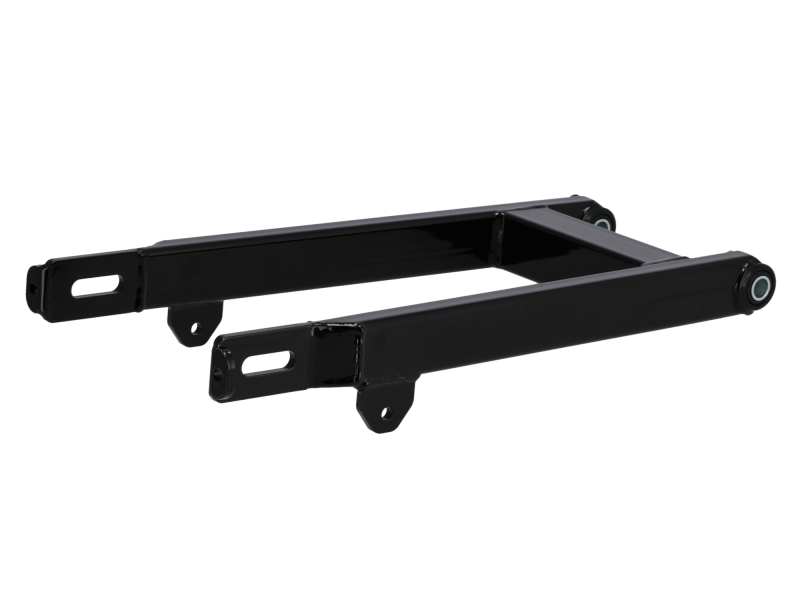

AKF Kastenschwinge mit Teiletypgenehmigung Schwarz RAL 9005 für Simson S50, S51, S53, S70 & S83

Mehr Fahrstabilität, eine deutlich steifere Hinterradführung und trotzdem eine saubere Lösung für den Straßenbetrieb: Die AKF Kastenschwinge mit Teiletypgenehmigung ist eine hochwertige Fahrwerksaufrüstung für zahlreiche Simson-Modelle.

Die verstärkte Kastenbauweise bietet eine höhere Steifigkeit als die serienmäßige Simson-Schwinge und sorgt dadurch für ein präziseres und stabileres Fahrverhalten. Besonders bei leistungsstärkeren Motoren, höheren Geschwindigkeiten oder modernisierten Fahrwerkskomponenten bietet die Konstruktion zusätzliche Reserven.

Ein entscheidender Vorteil ist die Teiletypgenehmigung des Kraftfahrt-Bundesamtes (KBA 102056). Befindet sich das Fahrzeug vollständig innerhalb des im Gutachten definierten Verwendungsbereichs und werden sämtliche dort genannten Auflagen und Bauteilkombinationen eingehalten, ist laut Genehmigung keine zusätzliche Abnahme oder Eintragung erforderlich.

Die Kastenschwinge wird in Deutschland entwickelt und gefertigt, tiefschwarz in RAL 9005 pulverbeschichtet und bereits mit vormontierten Polyamid-Lagerbuchsen inklusive Stahlhülse geliefert. Damit ist sie für eine unkomplizierte Plug-&-Play-Montage vorbereitet.

Vorteile

• Teiletypgenehmigung (TTG) inklusive
• Genehmigt durch das Kraftfahrt-Bundesamt
• KBA-Nummer: KBA 102056
• Typbezeichnung KSV126, Variante KS1
• Innerhalb des Gutachten-Verwendungsbereichs keine zusätzliche Abnahme erforderlich
• Höhere Steifigkeit gegenüber der serienmäßigen Simson-Schwinge
• Präzisere und stabilere Hinterradführung
• Auch für leistungsgesteigerte Fahrzeuge innerhalb der geprüften Grenzen geeignet
• Geprüft bis 85 km/h und 8 kW gemäß angegebenem Verwendungsbereich
• Vormontierte Polyamid-Lagerbuchsen mit Stahlhülse
• Plug-&-Play-Montage
• Passend für Blech- und CNC-Kettenspanner
• Pulverbeschichtet in RAL 9005 Tiefschwarz
• Dauerhafte Kennzeichnung entsprechend der Teiletypgenehmigung
• Entwickelt und gefertigt in Deutschland

Technische Details

• Hersteller: AKF
• Produktart: verstärkte Kastenschwinge
• Einbauposition: Hinterachse
• Farbe: Schwarz
• Farbton: RAL 9005 Tiefschwarz
• Oberfläche: pulverbeschichtet
• Lagerung: Polyamidbuchsen mit Stahlhülse, vormontiert
• Genehmigung: Teiletypgenehmigung
• KBA-Nummer: KBA 102056
• Typbezeichnung: KSV126
• Variante: KS1
• Geprüfter Bereich: bis 85 km/h / 8 kW gemäß Gutachten
• Kettenspanner: Blechkettenspanner und CNC-Aluminium-Kettenspanner verwendbar
• Fertigung: Deutschland

Passend für

Gemäß angegebenem Verwendungsbereich unter anderem:

• Simson S50 N
• Simson S50 B
• Simson S50 B1
• Simson S50 B2
• Simson S51 N
• Simson S51 B1-3
• Simson S51 B1-4
• Simson S51 B2-4
• Simson S51 Enduro
• Simson S51 Comfort
• Simson S53
• Simson S53 M
• Simson S70 Comfort
• Simson S70 Enduro
• Simson S83

Wichtig: Maßgeblich sind immer der vollständige Verwendungsbereich, die Typgenehmigungen, Baujahre, Auflagen und Bedingungen der jeweils aktuellen Teiletypgenehmigung.

Zulässige Rad- und Reifenkombinationen

Innerhalb der Teiletypgenehmigung sind unter anderem folgende Kombinationen aufgeführt:

• Alle serienmäßigen Rad- und Reifenkombinationen
• 1,5 × 16 mit 2,75–16
• 1,6 × 16 mit 2,75–16
• 1,5 × 16 mit 80/80–16
• 1,6 × 16 mit 80/80–16
• 1,85 × 16 mit 2,75–16
• 1,85 × 16 mit 80/80–16
• 1,85 × 16 mit 90/80–16
• 2,15 × 16 mit 2,75–16
• 2,15 × 16 mit 80/80–16
• 2,15 × 16 mit 90/80–16

Eine Mischbereifung ist gemäß den vorliegenden Angaben nicht vorgesehen.

Bei Sonderkombinationen sind die Bedingungen der Teiletypgenehmigung zu beachten. Verbindlich sind ausschließlich die Angaben des aktuellen Gutachtens.

Zulässige Federbeine

Innerhalb des angegebenen Verwendungsbereichs sind unter anderem folgende Federbeine vorgesehen:

• Originale Serien-Federbeine
• Originale Enduro-Federbeine
• Einstellbare oder nicht einstellbare Federbeine
• Federbeinlänge 360 mm
• Federbeinlänge 380 mm
• YSS PRO-X Federbeine mit KBA 91113
• ZT Tuning Performance Federbeine mit KBA 92098
• ZT Tuning Performance Federbeine mit externem Ausgleichsbehälter und KBA 91981

Bei anderen Austauschteilen müssen die jeweilige Genehmigung sowie deren Auflagen berücksichtigt werden.

Lieferumfang

• 1x AKF Kastenschwinge Schwarz RAL 9005
• Vormontierte Polyamid-Lagerbuchsen mit Stahlhülse
• Montageanleitung als Download
• Teiletypgenehmigung als Download

Hinweise zu Genehmigung & Eintragung

Befindet sich das Fahrzeug vollständig innerhalb des Verwendungsbereichs der Teiletypgenehmigung und werden ausschließlich die dort freigegebenen Bauteile sowie Kombinationen verwendet, ist laut Gutachten keine zusätzliche Abnahme oder Eintragung erforderlich.

Auch eine Berichtigung der Fahrzeugpapiere ist innerhalb dieses Verwendungsbereichs nicht erforderlich. Auf Wunsch kann eine Eintragung dennoch vorgenommen werden.

Weicht das Fahrzeug vom Gutachten ab – beispielsweise durch andere Fahrwerkskomponenten, Rad-/Reifenkombinationen, höhere Motorleistung oder eine höhere Fahrzeuggeschwindigkeit – kann eine technische Abnahme erforderlich werden.

In diesem Fall kann die vorhandene Teiletypgenehmigung als Grundlage für die Begutachtung durch eine Prüforganisation dienen. Die konkrete Zulässigkeit entscheidet der zuständige Prüfingenieur anhand des jeweiligen Fahrzeugaufbaus.

Hinweis zur Kennzeichnung

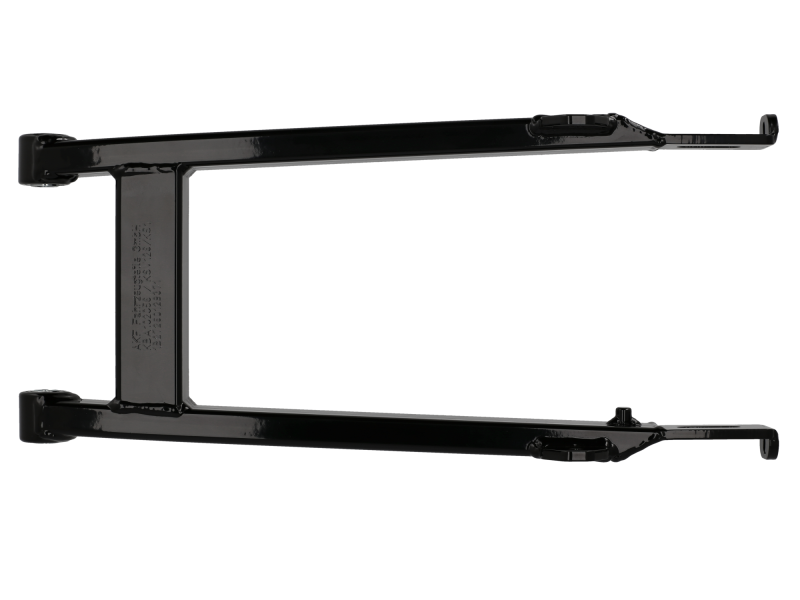

Die dauerhafte Kennzeichnung gemäß Teiletypgenehmigung befindet sich oben auf dem Querträger der Schwinge.

Häufige Fragen

Muss die AKF Kastenschwinge eingetragen werden?

Innerhalb des im aktuellen Gutachten festgelegten Verwendungsbereichs ist laut Teiletypgenehmigung keine zusätzliche Abnahme oder Eintragung erforderlich. Alle Auflagen und Bedingungen des Gutachtens müssen dabei eingehalten werden.

Ist die Kastenschwinge auch für getunte Simson-Motoren geeignet?

Die Schwinge wurde innerhalb des angegebenen Verwendungsbereichs bis 85 km/h und 8 kW geprüft. Bei darüber hinausgehenden Fahrzeugkonfigurationen kann eine separate Begutachtung notwendig werden.

Sind die Lagerbuchsen bereits montiert?

Ja. Die Polyamid-Lagerbuchsen mit Stahlhülse sind bereits vormontiert, wodurch die Schwinge für die Montage vorbereitet ist.

Welche Federbeinlängen sind zulässig?

Im angegebenen Verwendungsbereich sind unter anderem Federbeine mit 360 mm und 380 mm Länge aufgeführt. Entscheidend sind die Angaben der aktuellen Teiletypgenehmigung.

Kann ich CNC-Kettenspanner verwenden?

Ja. Die Kastenschwinge ist laut Produktangaben sowohl für klassische Blechkettenspanner als auch für CNC-Kettenspanner aus Aluminium geeignet.
